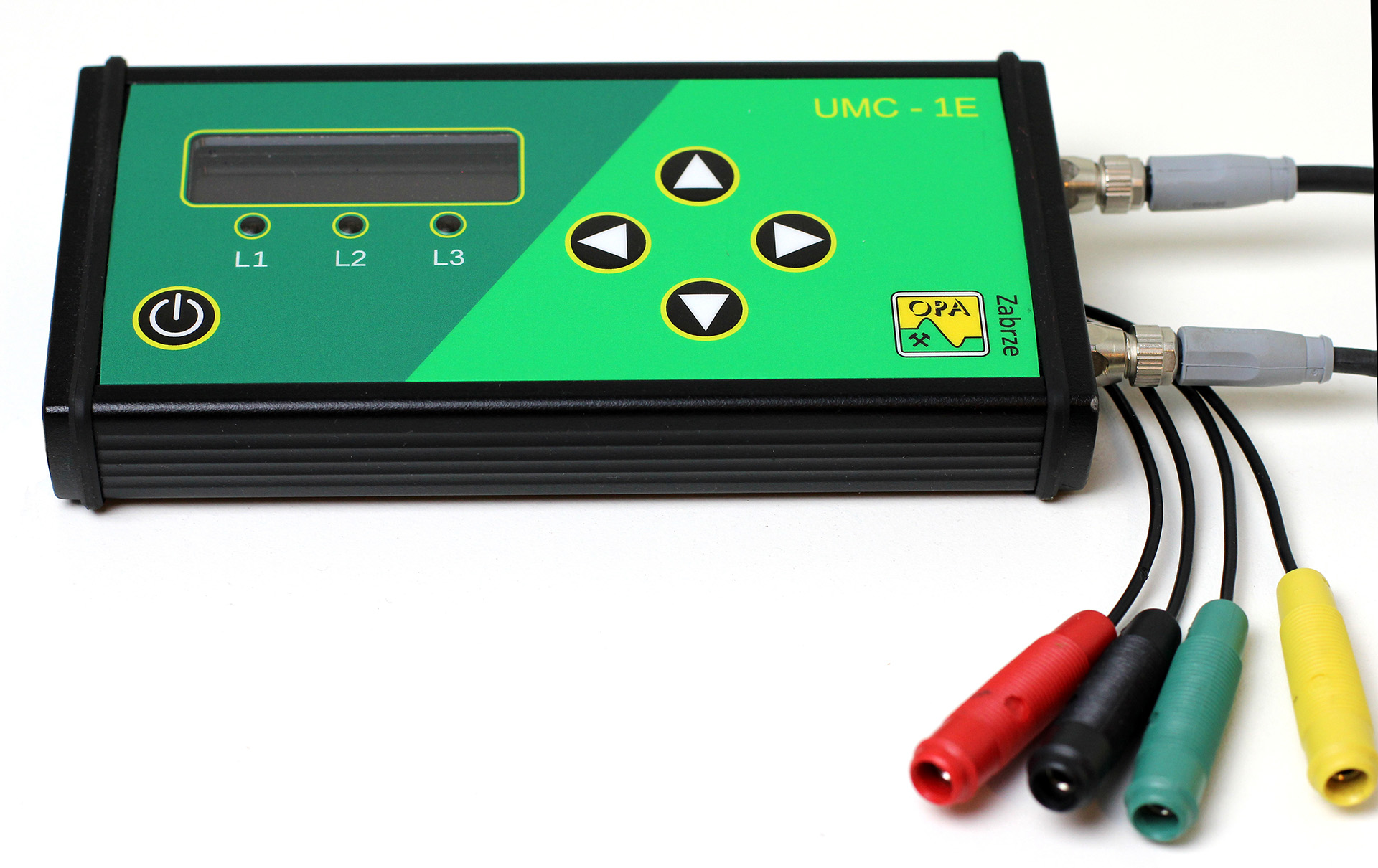

UNIWERSALNY MIERNIK CZASÓW UMC-1E

miernik1

Uniwersalny Miernik Czasów UMC-1E jest przenośnym, kompaktowym odpornym na czynniki atmosferyczne przyrządem do pomiaru niejednoczesności i czasów własnych styczników i przekaźników energetycznych. Urządzenie zostało wyposażone dodatkowo w stoper/timer przydatny przy badaniu czasów przeciążeń urządzeń energetycznych.

Właściwości:

  • Zasilanie akumulatorowe,
  • Ciągły czas pracy z akumulatorów minimum 24h,
  • Wewnętrzna ładowarka akumulatorów,
  • Zasilanie zewnętrzne ze złącza USB komputerów lub z ładowarki telefonicznej 5V o wydajności 180mA,
  • System oszczędzania akumulatorów,
  • Automatyczny wyłącznik czasowy,
  • Rozdzielczość pomiaru 10us,
  • Wewnętrzne zasilanie badanych zestyków,
  • Przystawka izolowana galwanicznie pozwalająca wyzwalać pomiar z zestyków włączających stycznik lub z wyprowadzeń cewki sterującej stycznika pod napięciem 24..350V DC lub 24..250V AC,
  • Cztery wejścia wyzwalające pomiar,
  • Jedno wyjście sterujące wysokonapięciowym kluczem mocy,
  • Funkcja stopera/timera o rozdzielczości 1ms z możliwością wyzwalania startu/stopu z klawiatury lub z zewnętrznych zestyków,
  • Izolowana galwanicznie przystawka wykrywająca pojawienie się napięcia sterującego w zakresie 24..400VDC lub 24..250VAC,
  • Izolowana galwanicznie przystawka sterująca zestykiem stycznika w zakresie 24..400VDC lub 24..250VAC,
  • Urządzenie najmniejsze i najlżejsze z osiągalnych obecnie na rynku,
  • Niska masa całego zestawu,
  • Urządzenie odporne na wodę – klasa IP68.
miernik3

Dane techniczne UMC-1E

Zasilanie akumulatorowe (wewnętrzne)

4,8V 700mAh

Zasilanie zewnętrzne podczas ładowania

5V/180mAh

Czas pracy w stanie aktywnym

min 24h

Czas czuwania

Ograniczony samorozładowaniem akumulatorów

– zależny od temperatury przechowywania.

około 3 miesiące

Rozdzielczość pomiaru zależna od zakresu pomiarowego

Pomiary styczników 10us

stoper/timer 1ms

Dokładność pomiaru czasu

10us+(Wartość zmierzona*20ppm w całym zakresie temperatur pracy)

Temperatura pracy

-20..+70OC (wynika z właściwości wyświetlacza LCD)

Temperatura przechowywania

-30..+85OC

Zakres pomiaru czasów:



   własnych i niejednoczesności załączenia

1000000us

   Czasów stoper/timer

1000 min

Napięcie probiercze sygnałów wejściowych

4V

Prąd probierczy zestyków L1, L2, L3

5mA

Wymiary



     długość

175mm

     szerokość

85mm

     wysokość

24mm

Masa

0,340kg

Kategoria Obudowy miernika i złącz

IP68

Wilgotność względna

100%

Wyłączenie rozładowania akumulatorów

4400mV

Wyłączenie ładowania akumulatorów

5700mV

Powtórne włączenie ładowania akumulatorów

5600mV

miernik2

Dane techniczne przystawki wyzwalającej z izolacją galwaniczną.

Napięcie wejściowe

24..400V DC  /24..250V AC

Maksymalny prąd obciążenia

25A

Izolacja galwaniczna

2000V

Akcesoria w zestawie z przyrządem:
Przystawka wysokonapięciowa izolowana galwanicznie – 1 szt.
Przewód pomiarowy – 1 szt.
Przewód zasilający – 1 szt.
Instrukcja – 1 szt.
